2.2.3. 既存VPC上に、mijinをデプロイする

本章では、既存ネットワーク(VPC)に mijin Catapult(v.2) をデプロイする方法を示します。
製品版では、パラメーターを変更することで環境にあったネットワークを柔軟に構築することが可能です。
作成日:

2022/8/1

更新日:

2025/6/10

2.2.3.1. デプロイによってAWS上に構築するサービス一覧

  • Amazon EC2 (APIノード x 2 PEERノード x 3~)

  • Amazon EBS

  • Elastic Load Balancing

  • Amazon Route53

  • パラメータストア

注釈

Elastic Load Balancingは、デプロイ時に指定するパラメーターの設定により、作成しないケースがあります。

2.2.3.2. 既存VPCのサブネットの作成

mijinをデプロイするうえで、高可用性を実現するため、PublicネットワークとPrivateネットワークのサブネットが二つずつ必要になります。
サブネット数が足りない場合、以下を参考に作成してください。

<https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/working-with-subnets.html#create-subnets>

注釈

片方のAZに障害が発生してもサービスを継続できるように、複数のアベイラビリティゾーン(AZ)のサブネット二つを作成してください。

2.2.3.3. View Network

既存ネットワーク用では、パラメーターを変更することですでに存在する環境へ構築することが可能です。 以下にパターン例を示します。

No

ロードバランサー

APIノード配置

PEERノード配置

図

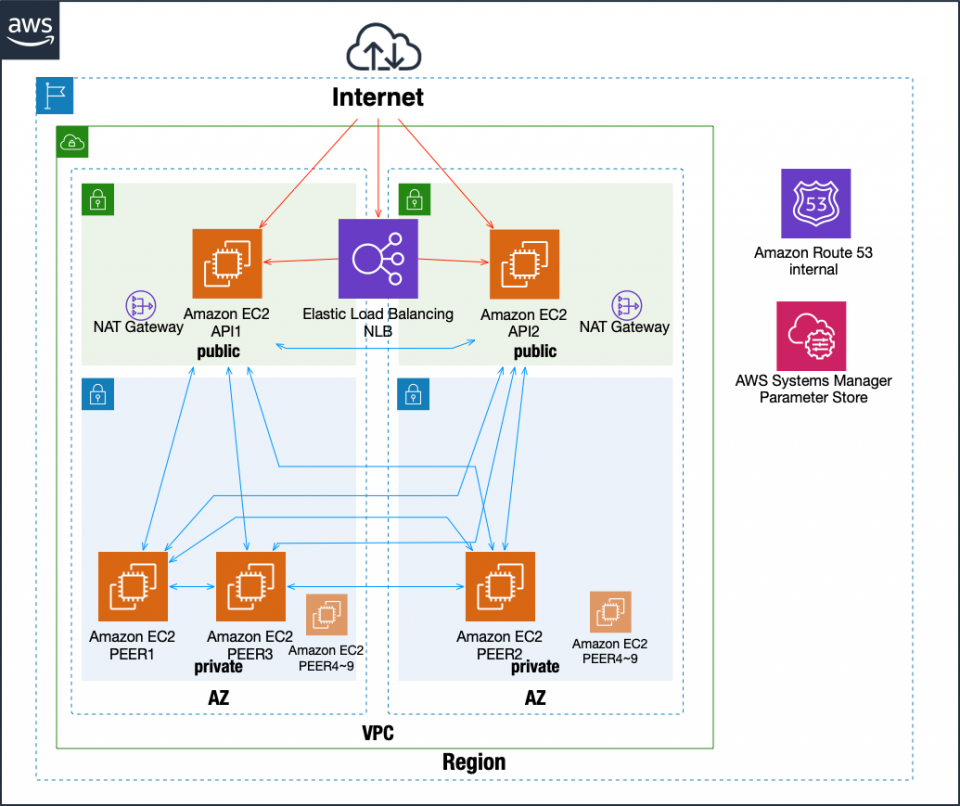

1
あり
公開ネットワーク

VPC: Your vpc
VpcCidrBlock: xx.xx.xx.xx/xx
Public1: public subnet
Public2: public subnet
Private1: private subnet
Private2: private subnet
UseLoadBalancer: Yes
LoadBalancerType: external
公開NW
UseLoadBalancer: Yes
ApiPlacementNetwork: Public

非公開NW

 ../../_images/view_network_2_1.png

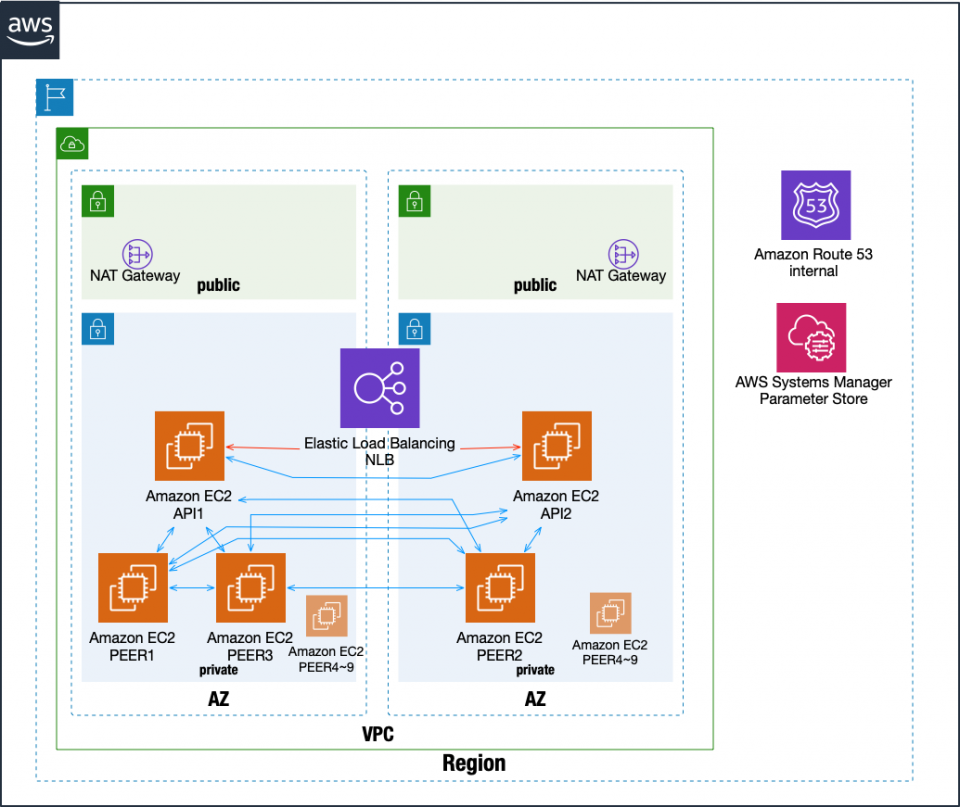

2
あり
非公開ネットワーク

VPC: Your vpc
VpcCidrBlock: xx.xx.xx.xx/xx
Public1: public subnet
Public2: public subnet
Private1: private subnet
Private2: private subnet
UseLoadBalancer: Yes
LoadBalancerType: internal
非公開NW
ApiPlacementNetwork: Private

非公開NW

 ../../_images/view_network_2_2.png

3
なし

VPC: Your vpc
VpcCidrBlock: xx.xx.xx.xx/xx
Public1: public subnet
Public2: public subnet
Private1: private subnet
Private2: private subnet
UseLoadBalancer: No
LoadBalancerTypeは設定効果なし
公開NW
ApiPlacementNetwork: Public

非公開NW

 ../../_images/view_network_2_3.png

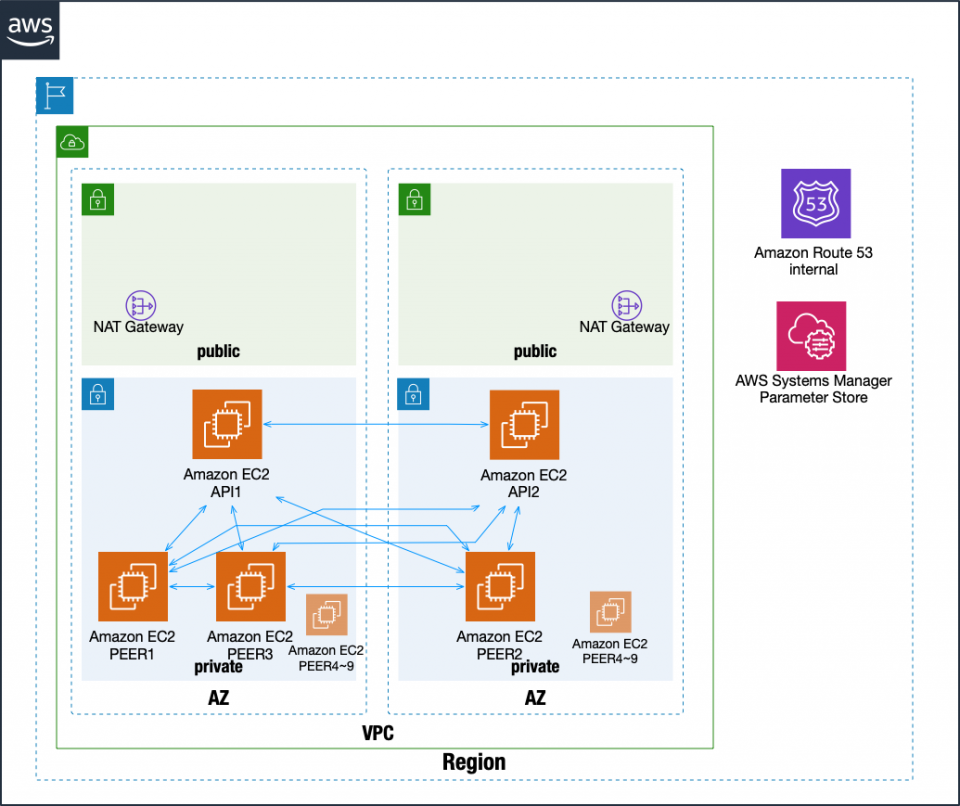

4
なし

VPC: Your vpc
VpcCidrBlock: xx.xx.xx.xx/xx
Public1: public subnet
Public2: public subnet
Private1: private subnet
Private2: private subnet
UseLoadBalancer: No
LoadBalancerTypeは設定効果なし
非公開NW
ApiPlacementNetwork: Private

非公開NW

 ../../_images/view_network_2_4.png

注釈

製品版では、高可用性を実現するため、シングルAZで構成はできず、マルチAZのみの構成となっています。
必ずパブリックネットワーク2つ、プライベートネットワーク2つが必要になることに留意してください。
配置はシングルリージョンとなりますが、世界21リージョン毎にデプロイすることが可能です。

2.2.3.4. Step.1

../../_images/step1_1.png

日: mijin Catapult EnterpriseのAMIを使用するためにサブスクライブする必要があります。赤枠のボタンを押してください。

2.2.3.5. Step.2

../../_images/step2_1.png

日: mijin Catapult Enterprise AMIを使用するため、使用の承認をしてください。

2.2.3.6. Step.3

../../_images/step3_1.png

日: Configから起動するために、赤枠の文字をクリックしてください。

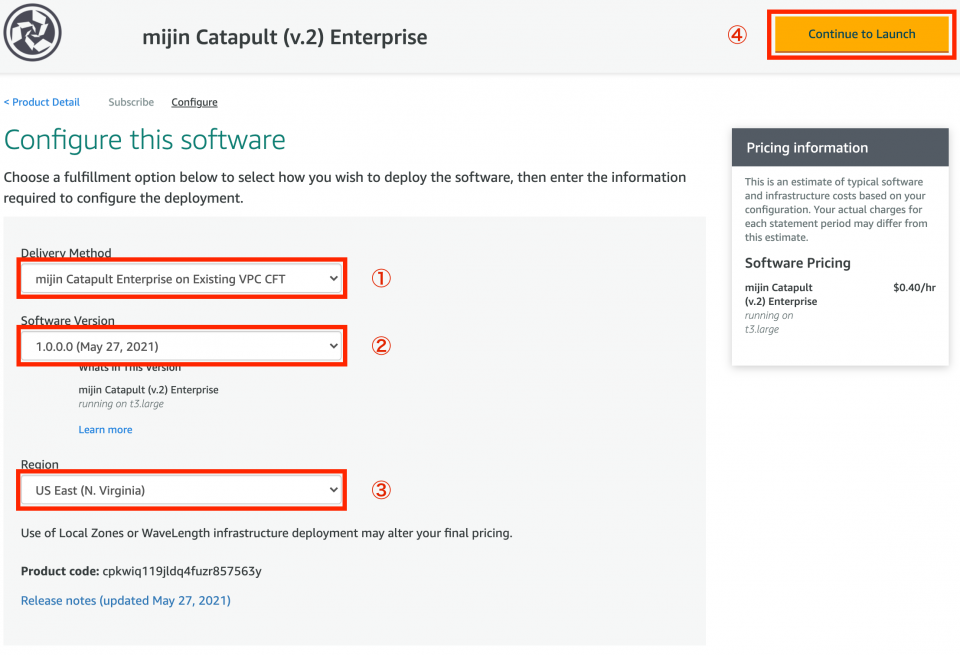

2.2.3.7. Step.4

../../_images/step4_1_ext.png

日: ①の赤枠にて使用するテンプレートを選択します。ここでは既存ネットワークに作成するため「mijin Catapult Enterprise on Existing VPC CFT」を指定します。 日: ②の赤枠ににて mijinのバージョンを指定します。 日: ③ mijinを展開するリージョンを指定します。 日: ④の赤枠の「 Continue to Launch」を押します。

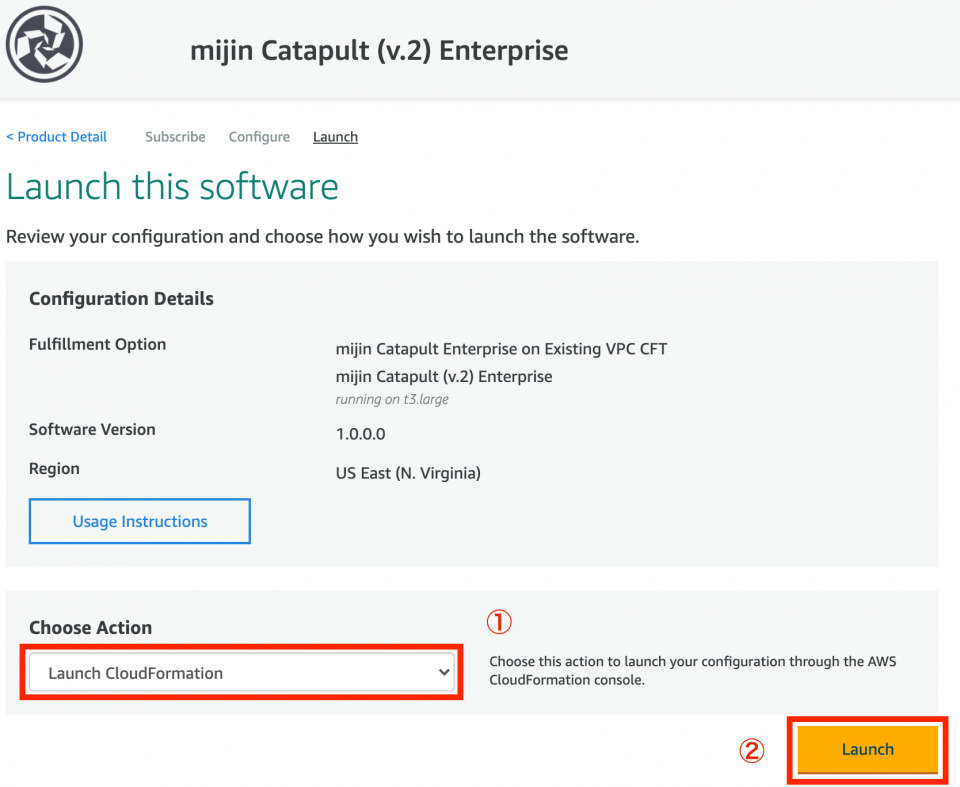

2.2.3.8. Step.5

../../_images/step5_1_ext.png

日: ①の赤枠にて、mijinの構築するサービスを指定します。ここでは「Launch CloudFormation」を指定します。 日: ②の赤枠の、「Launch」を押します

2.2.3.9. Step.6

../../_images/step6_1.png

日: とくに編集せず、赤枠の「Next」を押します。

2.2.3.10. Step.7

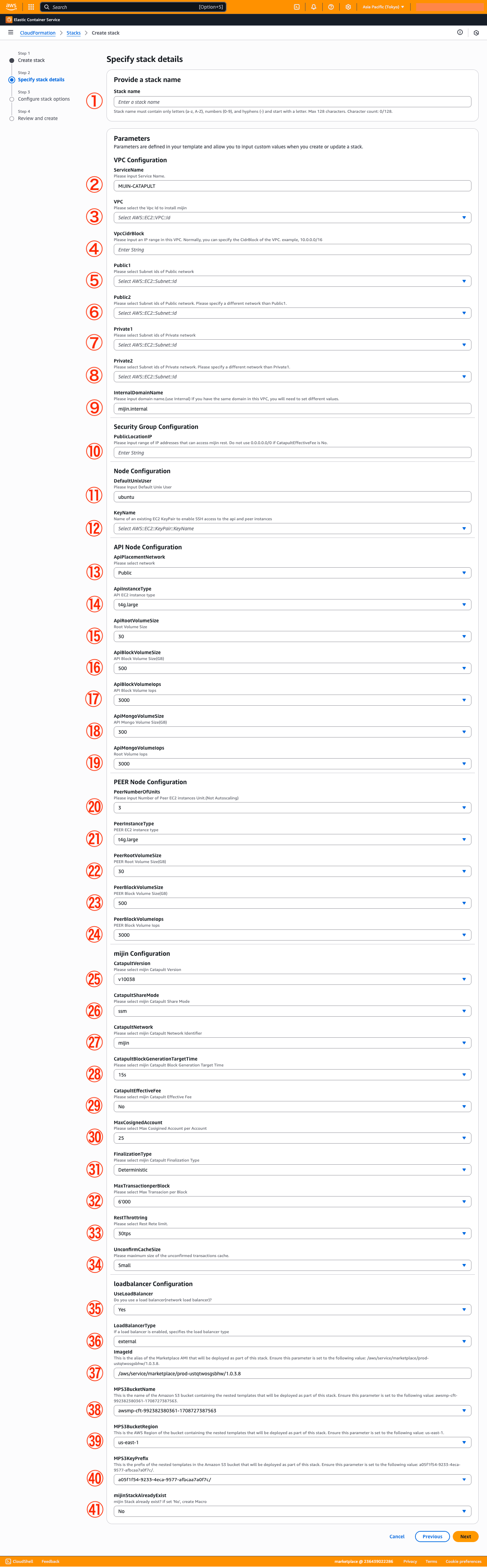

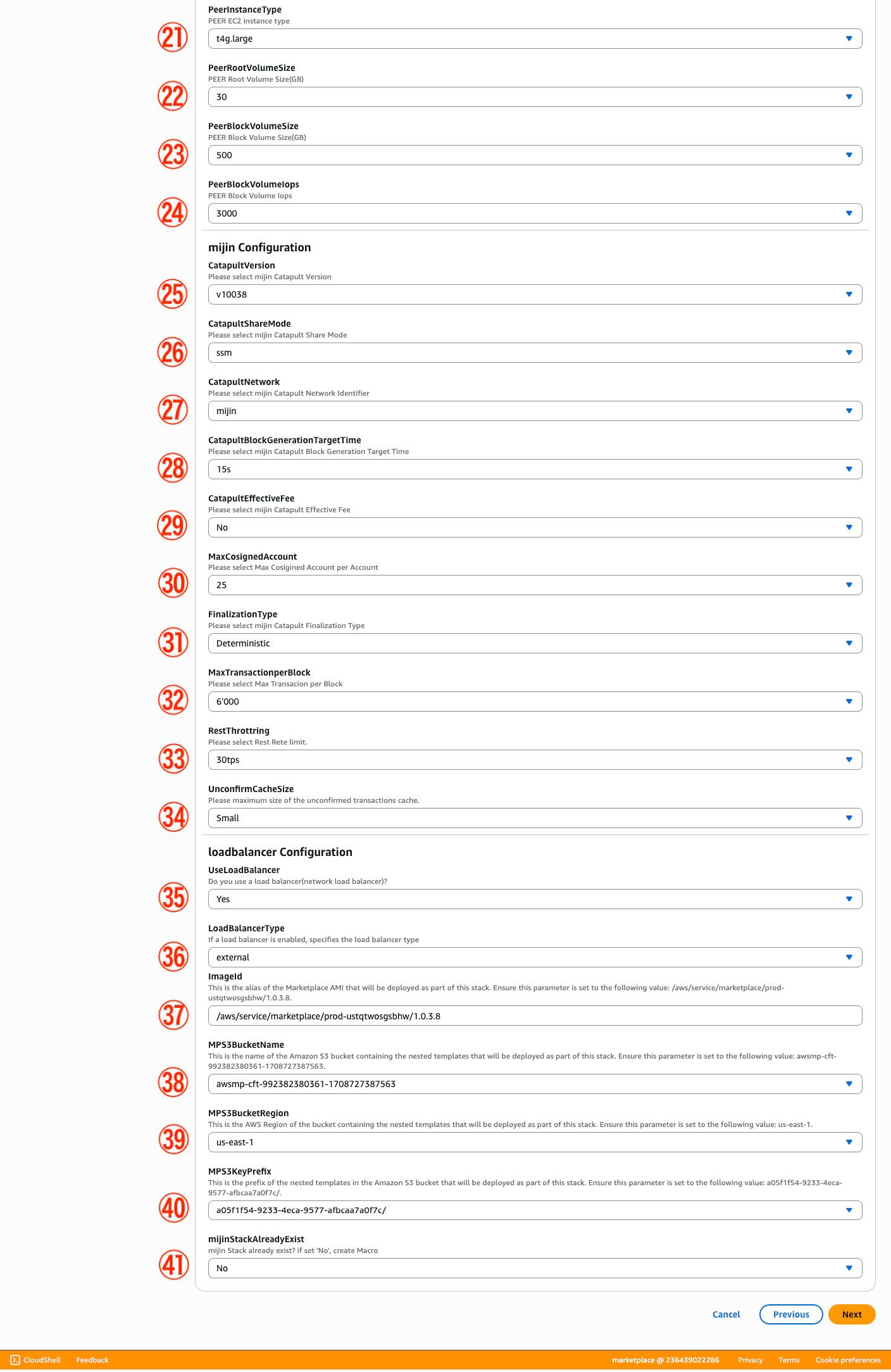

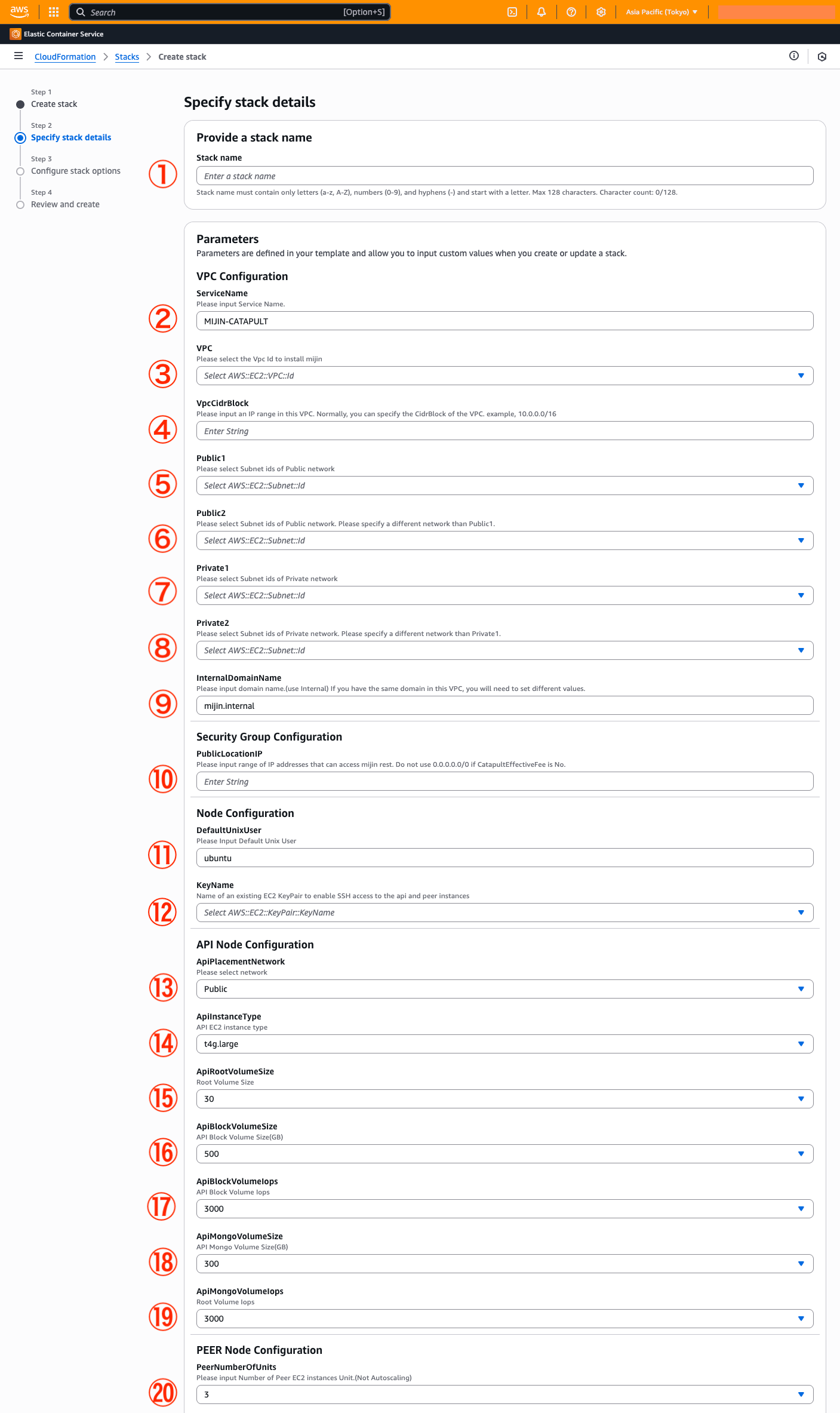

../../_images/step7_1_exist.png

日: パラメータを入力します。

No

Parameter

Describe

推奨値

①

Stack Name

このスタックにおける名前を記載してください。

②

Service Name
スタックによって作成されるサービス名を記載してください。
全リソースの冠名として使用されます。

③

VPC

お使いのVPCを指定してください。

④

VpcCidrBlock
③で指定したVPCのIP アドレスの範囲を記載してください。(CIDR Block)
③で選択した ()内のIPアドレス範囲で問題ありません。

⑤

Public1

③で指定したVPCにある公開ネットワークを指定してください。

⑥

Public2
③で指定したVPCにある公開ネットワークを指定してください。
⑤で指定した公開ネットワークとは別のネットワークを指定する必要があります。

⑦

Private1

③で指定したVPCにある非公開ネットワークを指定してください。

⑧

Private2
③で指定したVPCにある非公開ネットワークを指定してください。
⑦で指定した公開ネットワークとは別のネットワークを指定する必要があります。

⑨

InternalDomainName
ノード間で使用する名前解決用のDNS名を記載してください。
このDNSは非公開ネットワーク用のため、世界に公開されるわけではありません。
mijinを2つ以上スタックを展開する場合、DNS名は別である必要があります。

mijin.internal

⑩

Public Location IP
mijin CatapultのAPIへの接続許可IPアドレスを指定してください。
IPアドレスはレンジでも可能です(/24など)

XX.XX.XX.XX/32など

⑪

Default UnixUser

作成するEC2インスタンスの標準のUnixユーザーを記載してください。

ubuntu

⑫

KeyName
作成するEC2インスタンスのリモート接続用のSSH鍵を選択してください。
表示されてない場合、事前に鍵を作成する必要があります。
鍵の作成方法は こちら をご確認ください。

⑬

ApiPlacementNetwork
APIノードであるEC2インスタンスを配置するネットワークを選択してください。

⑭

ApiInstanceType
APIノードのEC2インスタンスのスペックを選択してください。
スペックについては、 アーキテクチャとスペック要件 を参考に選択してください。

c5n.2xlarge 以上

⑮

ApiRootVolumeSize
APIノードのルートパーティションのディスクサイズ(GB)を選択してください。
ディスクはgp3のため、各リージョンのアベイラビリティゾーンで使用可能か確認してください。
主に、Dockerコンテナイメージ、DockerログやSystem logに使われるため、推奨値以上の容量を設定してください。

30GB以上

⑯

ApiBlockVolumeSize
APIノードのmijinブロックデータを置くディスクサイズ(GB)を選択してください。
ディスクはgp3のため、各リージョンのアベイラビリティゾーンで使用可能か確認してください。
mijin Catapult(v.2) のブロックチェーンデータを保存する領域のため、推奨値以上の容量を設定してください。

500GB以上

⑰

ApiBlockVolumeIops

APIノードのmijinブロックデータを置くディスクのディスク読み書き回数/秒を選択してください。

3000以上

⑱

ApiMongoVolumeSize
APIノードのmijin mongoデータを置くディスクサイズ(GB)を選択してください。
ディスクはgp3のため、各リージョンのアベイラビリティゾーンで使用可能か確認してください。
mijin Catapult(v.2) のブロックチェーンデータを容易に呼び出すためのmongoデータの領域となるため、推奨値以上の容量を設定してください。

300GB以上

⑲

ApiMongoVolumeIops

APIノードのmijin mongoデータを置くディスクのディスク読み書き回数/秒を選択してください。

3000IOPS以上

⑳

PeerNumberOfUnits

PEERノード台数を指定してください。

3以上

㉑

PeerInstanceType
PEERノードのEC2インスタンスのスペックを選択してください。(全PEERノード共通)
スペックについては、 アーキテクチャとスペック要件 を参考に選択してください。

c5n.xlarge以上

㉒

PeerRootVolumeSize
PEERノードのルートパーティションのディスクサイズ(GB)を選択してください。(全PEERノード共通)
ディスクはgp3のため、各リージョンのアベイラビリティゾーンで使用可能か確認してください。
主に、Dockerコンテナイメージ、DockerログやSystem logに使われるため、推奨値以上の容量を設定してください。

30GB以上

㉓

PeerBlockVolumeSize
PEERノードのmijinブロックデータを置くディスクサイズ(GB)を選択してください。(全PEERノード共通)
ディスクはgp3のため、各リージョンのアベイラビリティゾーンで使用可能か確認してください。
mijin Catapult(v.2) のブロックチェーンデータを保存する領域のため、推奨値以上の容量を設定してください。

500GB以上

㉔

PeerBlockVolumeIops

PEERノードのmijinブロックデータを置くディスクのディスク読み書き回数/秒を選択してください。(全PEERノード共通)

3000IOPS以上

㉕

CatapultVersion

mijinのバージョンを選択してください。

v10038

㉖

CatapultShareMode
ブロック生成に必要な情報(アドレスやノードのSSL公開鍵など)の保存先を選択してください。
現在保存先は AWS AWS Systems Managerのパラメータストアのみとなります。

ssm

㉗

CatapultNetwork

mijinのネットワークを選択してください。

mijin

㉘

Catapult BlockGenerationTargetTime

mijinのブロック生成時間を選択してください。

15s

㉙

CatapultEffectiveFee

トランザクション、レンタル手数料のあり/なしを選択してください。

No

㉚

MaxCosignedAccount

1アカウントが署名できる最大数を選択してください。

25

㉛

FinalizationType

ファイナライゼーションの種類を選択してください。

Deterministic

㉜

MaxTransactionperBlock

1ブロック辺りの最大トランザクション数を選択してください。

6000

㉝

RestThrottring

API Rest接続数上限を選択してください。

30tps

㉞

UnconfirmCacheSize

未承認トランザクションを保存できるサイズを選択してください。

Small

㉟

UseLoadBalancer
ロードバランサー(NLB)による負荷分散を使用するかを選択してください。
プレビュー版ではロードバランサー使用で固定になります。

Yes

㊱

LoadBalancerType

ロードバランサーが内部/外部に設置するか選択してください。

External

㊲

ImageId

AWS側が管理するAMI IDパスです。この値を修正することはできません。

変更不可

㊳

MPS3BucketName

AWS側が管理するS3バケット名です。この値を修正することはできません。

変更不可

㊴

MPS3BucketRegion

AWS側が管理するS3バケットのリージョンです。この値を修正することはできません。

変更不可

㊵

MPS3KeyPrefix

AWS側が管理するS3バケットのプレフィックスです。この値を修正することはできません。

変更不可

㊶

mijinStackAlreadyExist
mijinスタックが他に存在するかを選択してください。
先にmijinスタックが存在する場合、2回目以降のスタック作成に失敗するため2回目以降のmijinスタック作成の際は「Yes」を選択してください。

No

日: パラメータの入力完了後、「Next」を押します。

2.2.3.11. Step.8

../../_images/step8_1.png

日: とくに編集せず、赤枠の「Next」を押します。

2.2.3.12. Step.9

../../_images/step9_1.png

日: ①の赤枠にて２つの項目にチェックを入れます。 日: ②の赤枠の「Create Stack」を押します。エラーがなければ作成が始まります。

2.2.3.13. Step.10

../../_images/step10_1.png

日: Stackが始まり「CREATE_IN_PROGRESS」になっていることを確認してください。この状態はおよそ20~30分程度かかります。

2.2.3.14. Step.11

../../_images/step11_1.png

日: 「CREATE_COMPLATE」の状態であれば、mijinの作成が完了しました。

2.2.3.15. Step.12

../../_images/step12_1.png

日: 作成したStackの「Outputs」を押すと、作成されたmijinの設定情報を確認できます。

※以下表は、新規ネットワーク版と同じのため省略

Key

Description

View

mijinLBEndpoint
ロードバランサーを通したmijinのAPIエンドポイントです。APIノードを負荷分散しますが、セッション維持設定がされておりソースIPにて判定されます。スティッキーセッションについては、以下を参考にしてください。
<https://docs.aws.amazon.com/ja_jp/elasticloadbalancing/latest/network/load-balancer-target-groups.html#sticky-sessions>

mijinEndpoint

APIノードであるEC2インスタンスのmijinのAPIエンドポイントです。ロードバランサー経由ではなく直接APIへアクセスすることができます。

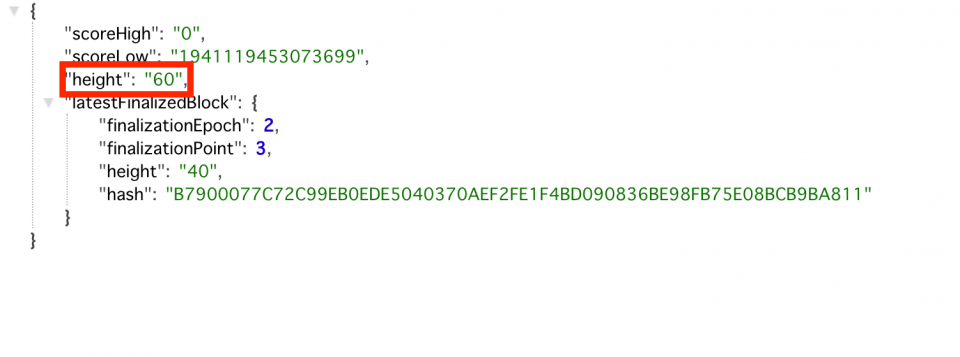

chainInfo
mijinの現在のブロック数の確認ができます。
ここでブロック数が2以上になっていることを確認してください。
 ../../_images/chaininfo.png

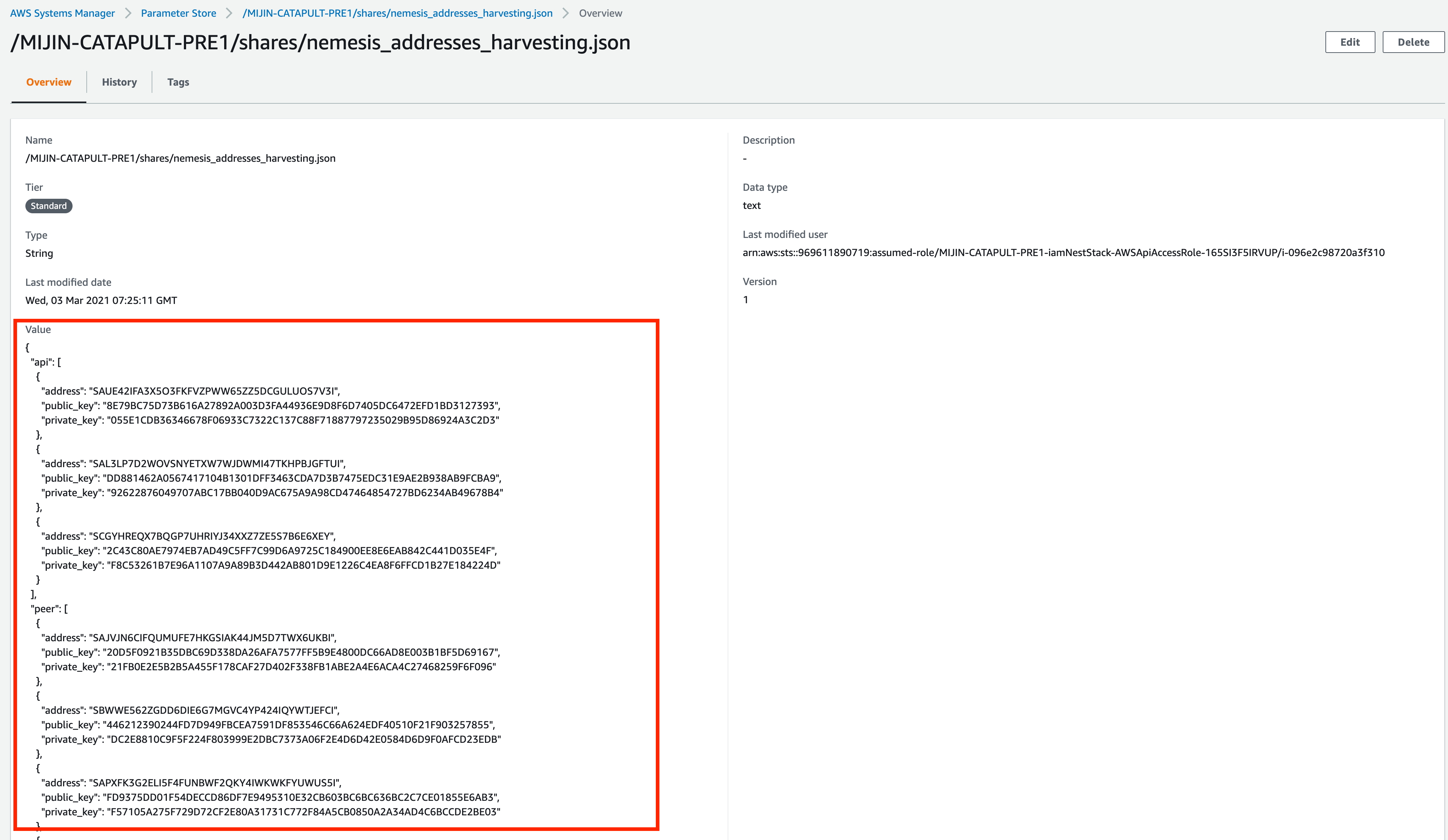

harvestAddress

URLはAWS Systems Managerサービスのパラメータストアへのリンクとなっており、基軸通貨を分配したアドレスにリンクされています。

 ../../_images/harvest_address.png

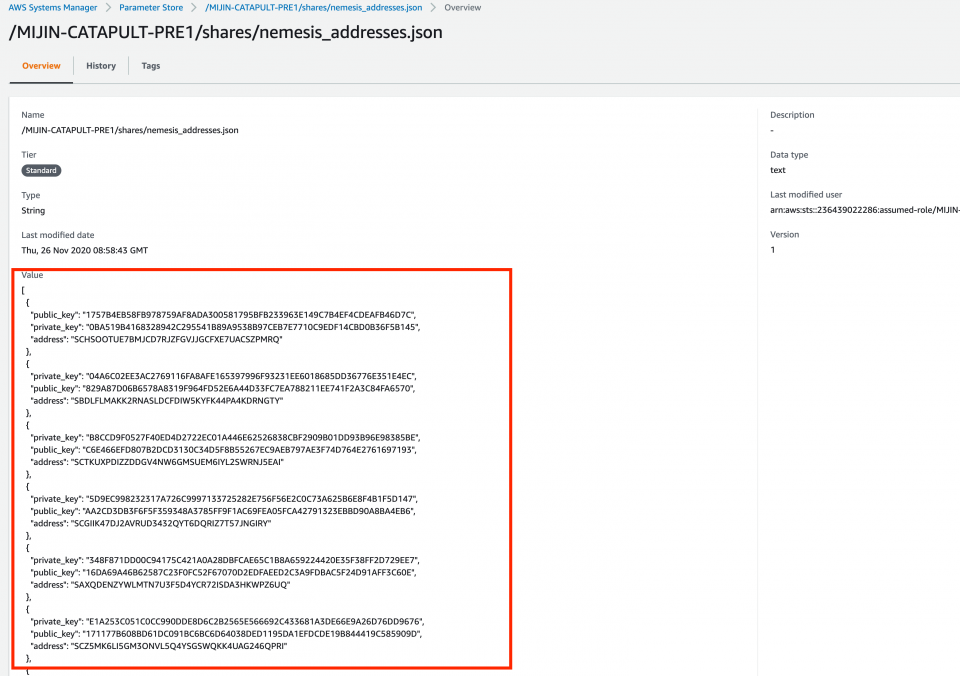

emptyAddress

URLはAWS Systems Managerサービスのパラメータストアへのリンクとなっており、未使用のアドレスを生成しています。

 ../../_images/empty_address.png

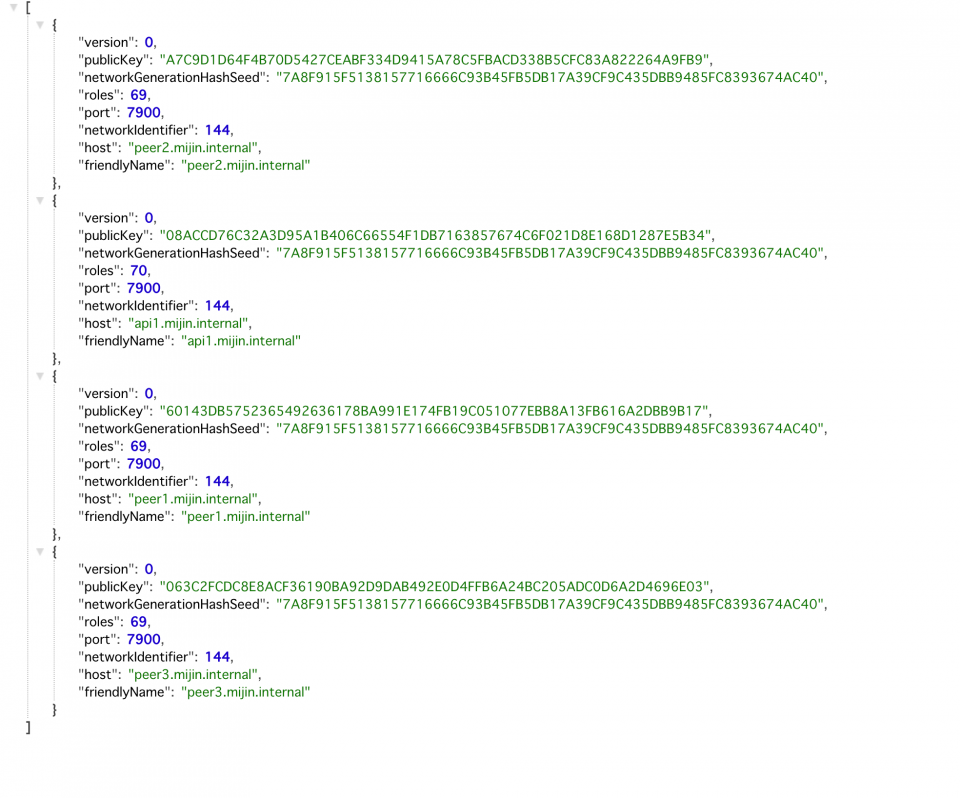

nodePeers

APIからノードの接続状態を確認することができます。api1台、設定したpeer台数が表示されていれば問題ありません。

 ../../_images/node_peers.png

日: これでmijin Catapultを使用する準備が整いました。それでは次の項で操作を始めてみましょう!
